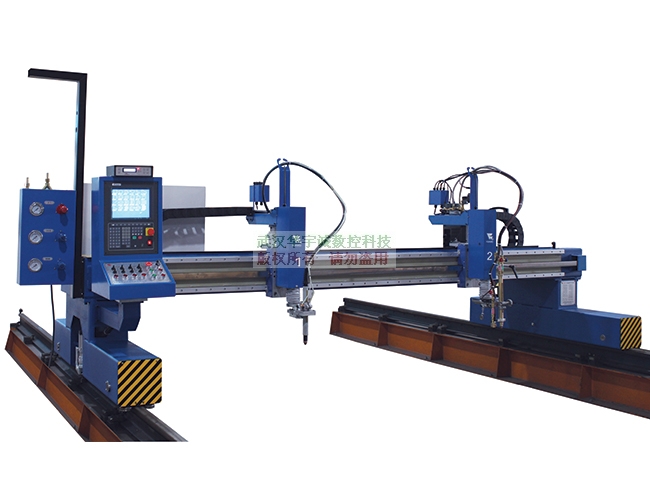

產品介紹：YCLM-3000型小龍門式數控切割機

  該型數控切割機為龍門式數控切割機中的一款，有效切割寬度為2.4m，縱向切割距離可根據用戶的要求加長，標配單火焰或是單等離子割炬。可根據用戶要求配置多把割據，也可配置成火焰與等離子切割兩用；可選配自動調高系統。小龍門數控切割機是處于懸臂式數控切割機和大龍門式數控切割機的中間產品，雙邊驅動.

YCLM-3000型　小龍門式數控切割機（標準24kg鋼軌/價格：*元/臺起售）

   該型切割機為為輕便小龍門式結構，與YC-4000A型區別在于橫梁較之輕巧，縱向?qū)к壊捎娩撝芓型導軌；同樣具有精度高、自重輕、慣量小、拆卸方便、運行穩定之特點、價格更是龍門式數控切割機當中為經濟的一款；該機型橫向跨度可選2m,2.5m,3m,縱向?qū)к壱还?jié)2m/節;均采用直線導軌、雙邊驅動，可根據用戶要求配置多把割炬，也可配置成火焰與等離子切割兩用；可選配自動調高系統。

　主要技術指標

  導軌間距：3m(可1m/節加長) 　        有效切割寬度：2.5m (可1m/節加長)
  導軌縱向長度：8m (可2m/節無限加長)  有效切割長度:6m(可2m/節無限加長)
  火焰單割炬：　1組　　　　　　       火焰切割厚度： 5-200mm
  等離子單割炬：1組　　　　 　        等離子切割厚度： 視等離子電源功率而定
  移動精度：0.01mm/步　　　 　        整機運行速度： 3500mm/min
  驅動方式：雙邊驅動　　　　　        自動調高行程： 0-230mm

　　產品主要特點

　　1. 橫梁：采用方管250mm*250mm對焊結構，具有剛性好，精度高，自重輕，慣量小的特點。所有焊接件均振動時效去應力處理，有效的防止了結構變形；
　　2. 縱、橫向驅動：均采用精密齒輪齒條（7級精度）傳動。橫向?qū)к壊捎门_(tái)灣進口的直線導軌，縱向?qū)к壥怯删芗庸さ奶刭|(zhì)鋼軌制成，保證了切割機的運行平穩，精度高，且經久耐用，清潔美觀；減速采用行星齒輪減速器，可以非常完美的保證運動的精度和平衡度；
　　3. 縱向驅動架（端架）：兩端裝有水平導向輪，可調整驅動架底部偏心輪對導軌的壓緊程度，使整機在運動中保持穩定的導向。裝有除塵器，隨時刮掃積聚在導軌表面的雜物；
　　4. 驅動系統為國產步進驅動，根據用戶需要可選用進口日本松下交流伺服驅動/國產伺服驅動，使整機更加運行平穩，速度變速范圍更寬，加速時間短；
　　5. 升降體采用鋁合金結構體，升降導向采用直線導軌，升降提升采用滾珠絲杠提升；
　　6. 簡單易用的自動編程系統,使數控編程不再?gòu)?fù)雜,輕而易舉；
　　7. 數控控制系統采用美資斯達特最新研發控制系統（10.4吋彩色屏幕），具有目前國內優良的穩定性和超強抗干擾能力。

　　主要技術指標

　　1. 切割形狀：　可編程切割直線和圓弧構成的任意平面形狀鋼板零件；
　　2. 切割精度：　國家標準JB/T10045.3-99；
　　3. 切割寬度：　2m,2.5m,3m等多種規格可選；
　　4. 軌道長度：　標配8米，還可根據用戶要求定制加長2m/節；
　　5. 驅動方式：　雙邊驅動；
　　6. 割炬配置：　標配1把，可選配火焰或者等離子割炬，還可根據用戶需求進行定制；
　　7. 切割厚度：　火焰可切割200mm，等離子切割厚度視所選電源大小而定；
　　8. 點火調高：　自動點火、電動調高，根據用戶要求可選配電容式或弧壓式自動調高；
　　9. 數控系統：　為斯達特SH-2012AH的控制系統，簡單易用，性能穩定；根據用戶要求可選用美資斯達特2200或3000系統，進口型有美國海寶系統,FastCNC數控系統。
　　10. 數控編程：　基于AutoCAD的全自動圖形化編程軟件；
　　11. 切割氣體：　氧氣+乙炔或丙烷。

   數控火焰切割機適合于低碳鋼板材切割，切割厚度在5-200mm（穿孔60mm），使用氣體為乙炔或者丙烷及氧氣。火焰切割垂直度非常好；

   數控等離子切割機可以切割碳鋼板及常見的有色金屬板材，切割能力跟等離子電源的大小有關。由于等離子切割時的等離子弧是一種U型弧，所以切割面有一定斜度，一般國產電源6度左右，進口的電源4度左右。速度方面，在30mm厚度以內板材切割等離子的切割速度是火焰的3-5倍。

   1）、火焰成本：以一個班8小時計算，每8小時一瓶乙炔，2小時一瓶氧。乙炔80元/瓶，氧氣15元/瓶。

      8小時工作成本：80元*1瓶+15元*4瓶=140元

   2）、等離子成本：以8KW電源為例，割20mm以下板，成本每小時8KW用電，每班62KW，以0.6元/度，電費37.2元。電極，噴嘴每套20元左右（具體價格視所選用的等離子電源有關，國產電源價格便宜，進口等離子電源易損件價格相對高些），可工作3小時左右。

      8小時工作成本：62KW*0.6元/KW+20元*2.6=37.2元+52元=89.2元。

常用等離子電源選購指南：

國產LGK100A：質量穿孔2-10mm； 國產LGK120A：質量穿孔2-15mm；
國產LGK200A：質量穿孔2-25mm； 海寶Pmax105：質量穿孔2-18mm。

   武漢華宇誠數控專業從事數控切割機研發、銷售和生產10余年，已成為武漢地區生產規模大，技術實力強，規格品種全，銷售數量多的專業生產企業；【規模化生產，1-3天可發貨】

   武漢華宇誠數控YC系列數控火焰等離子切割機既具有國內外數控切割機生產廠家應有的基本功能，同時還具有以下幾大產品特點：

   1、使用更簡明、操作更快捷

　 現場調節割炬高度控制，在割炬調高控制體上方設計有各種必要的移動和控制鍵，操作人員在割炬處進行移動對位非常方便。更人性化的設計，更快捷的操作。

   2、專業外觀設計，美觀大氣更耐用

   所有按鍵，全部采用目前水晶按鍵設計，相對其他企業的薄膜按鍵，保證按鍵永遠清晰透亮、不磨損。同時主機機身全部采用烤漆工藝，色彩美觀耐久。

   3、簡單明了的圖形編程方式

　 復雜圖形在辦公室用CAD設計，經U盤轉入切割機，簡單圖形還可以在切割機上采用非常簡單明了的方式直接編程輸入，如“直線、第4象限、X40、Y30”。這種編程方式，普通操作工都非常容易掌握。

   4、傻瓜型操作方式

   顯示屏下方隨時提示各項操作方法，操作人員可以不需培訓、不需看說明書。
   5、傻瓜型維護方式
　 采用模塊化設計，電路及各模塊上均有各種工作狀態指示燈，故障現象一目了然。整機維護僅需按指示燈更換功能模塊，維護非常方便快捷。

   6、簡單的批量切割功能

   切割機上可對圖形實現自動排序。操作人員只需要輸入切割數量與排列方向，即可實現大批量連續自動切割。

   7、更高的可靠性設計

   在可靠性設計上具有相當豐富的經驗。可配置國內外任何一款等離子電源進行等離子切割，而不受等離子干擾。
   8、免費提供全套操作和維護數控切割機視頻，全天候24小時好幫手,使用更放心！
